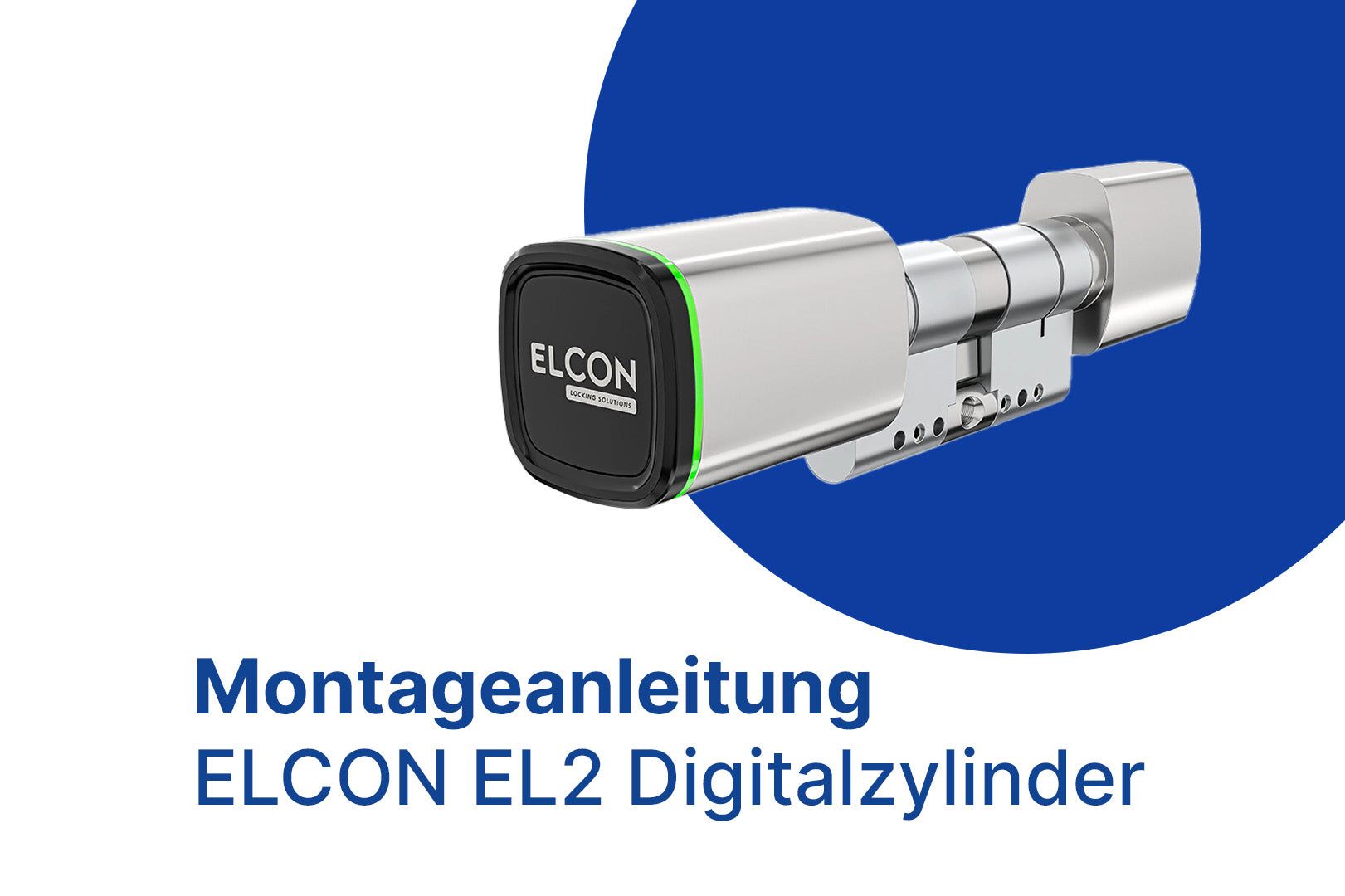

Die Montage des ELCON EL2 Digitalzylinders klingt technischer, als sie ist. Mit ein wenig handwerklichem Geschick tauschst du deinen alten Schließzylinder in unter 5 Minuten gegen dein neues Smart Lock aus. Ohne Bohren, ohne Fräsen, ohne Fachmann.
In dieser Anleitung führen wir dich Schritt für Schritt durch die Montage. Wenn du lieber zuschaust statt liest: Weiter unten findest du das komplette Video-Tutorial.
Das brauchst du für die Montage
Bevor du loslegst, leg dir folgende Dinge bereit:
- Deinen neuen ELCON EL2 Digitalzylinder in passender Länge
- Einen Kreuzschlitz-Schraubenzieher
- Deinen alten Schlüssel (zum Ausbau des bestehenden Zylinders)
- Etwa 5 Minuten Zeit
Das war's. Kein Bohren, kein Fräsen, keine spezielle Ausrüstung.
Video-Anleitung: EL2 in wenigen Minuten montieren
Nimm dir zwei bis drei Minuten Zeit für das Video, dann kannst du sicher loslegen. Die schriftliche Anleitung darunter dient als Nachschlagewerk während der Montage.
Schritt-für-Schritt: EL2 Digitalzylinder montieren
Schritt 1: Tür ausmessen und passende Zylinderlänge bestimmen
Der wichtigste Schritt passiert vor der Bestellung: Miss die richtige Zylinderlänge für deine Tür. Ist der Zylinder zu kurz, passt er nicht ins Schloss. Ist er zu lang, steht er unschön hervor und kann zur Sicherheitslücke werden.
Wie du korrekt misst, erklären wir ausführlich in unserem Ratgeber zur Zylinderlänge. Alternativ übernimmt der ELCON Kompatibilitäts-Check die Auswahl für dich.
Schritt 2: Stulpschraube vollständig herausdrehen
Öffne deine Tür und schau auf die Schmalseite, dort wo die Tür ins Schloss fällt. Du siehst einen schmalen Metallstreifen (den Stulp), in dessen Mitte eine Schraube sitzt: die Stulpschraube. Sie hält den Schließzylinder im Schloss.
Dreh diese Schraube mit dem Kreuzschlitz-Schraubenzieher komplett heraus und leg sie beiseite. Du brauchst sie später wieder.
Schritt 3: Bestehenden Zylinder aus der Tür entfernen
Jetzt kannst du den alten Zylinder herausziehen. Steck dazu deinen alten Schlüssel ins Schloss und dreh ihn leicht (etwa 30 Grad), bis der Zylindermitnehmer bündig mit dem Gehäuse liegt. Erst dann lässt sich der Zylinder aus der Tür ziehen.
Falls er sich nicht sofort löst, wackle leicht am Schlüssel und probier verschiedene Positionen. Der Zylinder gleitet dann in der Regel problemlos heraus.
Schritt 4: ELCON EL2 einsetzen
Schieb den neuen EL2 Digitalzylinder in die Öffnung. Achte dabei auf die Ausrichtung: Die Seite mit dem elektronischen Modul zeigt zur Außenseite deiner Wohnung, die Seite mit dem Drehknopf nach innen.
Der Zylinder sollte sich leicht einführen lassen. Falls du Widerstand spürst, prüf noch einmal die Ausrichtung und ob der Mitnehmer korrekt sitzt.
Schritt 5: Stulpschraube wieder einsetzen und festschrauben
Nimm die Stulpschraube aus Schritt 2 und schraub sie wieder ein. Sie fixiert den neuen Zylinder im Schloss. Zieh die Schraube handfest an, aber nicht mit Gewalt. Wenn sie sich sauber eindrehen lässt, sitzt der Zylinder richtig.
Tipp: Sollte die Schraube schwer greifen, ist der Zylinder wahrscheinlich noch einen Millimeter verschoben. Wackle kurz am Zylinder, bis die Schraube sauber greift.
Schritt 6: Drehknopf an der Innenseite anbringen
Der ELCON EL2 hat auf der Innenseite einen Drehknopf, mit dem du die Tür manuell öffnen und schließen kannst. Setz den Drehknopf auf die Innenseite des Zylinders auf. Er rastet spürbar ein.
Schritt 7: Drehknopf richtig festschrauben
Fixier den Drehknopf mit den mitgelieferten Schrauben. Auch hier gilt: handfest anziehen, nicht überdrehen. Der Drehknopf muss stabil sitzen und darf sich beim Drehen nicht bewegen.
Schritt 8: Verriegelung mit dem Drehknopf testen
Bevor du die App installierst oder Codes vergibst, teste die mechanische Funktion. Dreh den Drehknopf ein paar Mal in beide Richtungen und schau, ob der Riegel sauber ein- und ausfährt.
Läuft alles sauber? Dann bist du mit der Montage fertig. Jetzt geht es an die Einrichtung in der ELCON App: Zylinder koppeln, Nutzer anlegen, Codes vergeben. Die App führt dich Schritt für Schritt durch die Ersteinrichtung.
Häufige Fragen zur EL2-Montage
Muss ich bohren oder fräsen? Nein. Der EL2 ersetzt deinen bestehenden Schließzylinder eins zu eins. Es sind keine baulichen Veränderungen an deiner Tür nötig.
Was mache ich, wenn der Zylinder nicht in die Tür geht? In den meisten Fällen liegt es an der Ausrichtung des Mitnehmers. Steck den mitgelieferten Schlüssel ein und dreh ihn leicht, bis der Mitnehmer bündig ist. Falls der Zylinder trotzdem nicht passt, prüf noch einmal die Länge mit unserem Ratgeber zur Zylinderlänge.
Kann ich den EL2 auch später wieder ausbauen? Ja. Die Montage ist vollständig reversibel. Wenn du irgendwann umziehst, nimmst du den EL2 einfach mit und setzt deinen alten Zylinder wieder ein.
Was ist, wenn ich mir die Montage nicht selbst zutraue? Kein Problem. ELCON bietet auch eine professionelle Montage an. Meld dich einfach bei uns, wir organisieren einen Termin.
Fazit
Die Montage des ELCON EL2 Digitalzylinders ist einfacher, als viele denken. Mit einem Schraubenzieher, deinem alten Schlüssel und etwa 5 Minuten Zeit tauschst du deinen alten Zylinder gegen ein modernes Smart Lock. Kein Fachmann nötig, keine baulichen Eingriffe.
Der wichtigste Schritt bleibt die richtige Zylinderlänge. Wenn du dabei sichergehen willst, nutz einfach den ELCON Kompatibilitäts-Check, er führt dich in wenigen Schritten zur passenden Variante.
EL2 Digitalzylinder ansehen oder direkt zur Übersicht aller Digitalzylinder.
